一、设备功能描述

1.预充上电实训箱模拟新能源汽车高压系统预充上电的工作流程；

2.通过 LED 灯的点亮与熄灭，实时呈现预充上电完整过程、直观显示上电状态，同时集成预充过程监测、关键部件检测、故障模拟设置等核心功能；

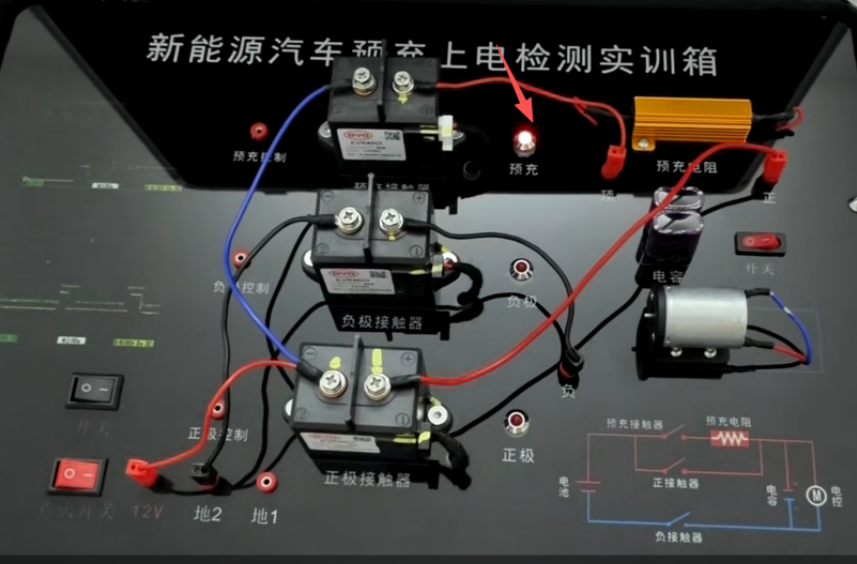

预充接触器上电，对应LED灯点亮、其他不亮

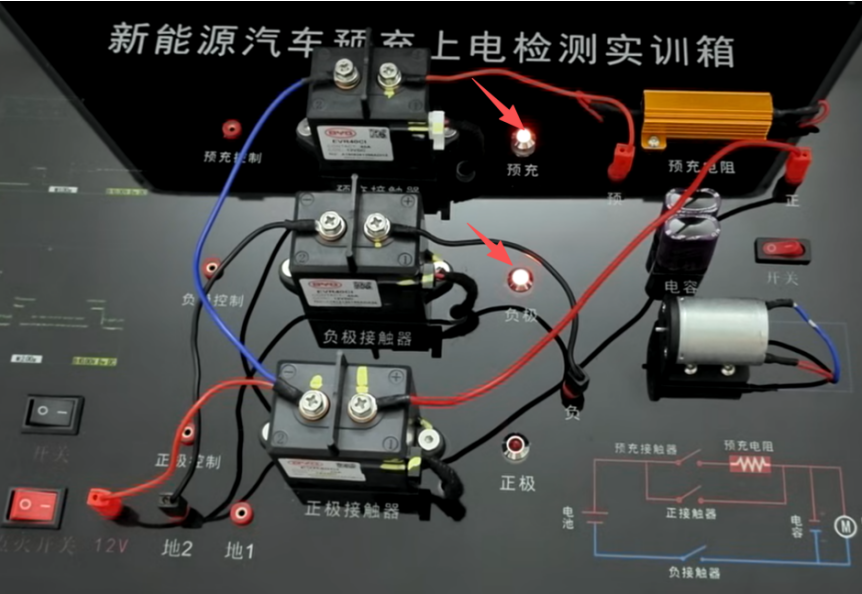

主负接触器与预充接触器上电，对应LED灯点亮、其他不亮

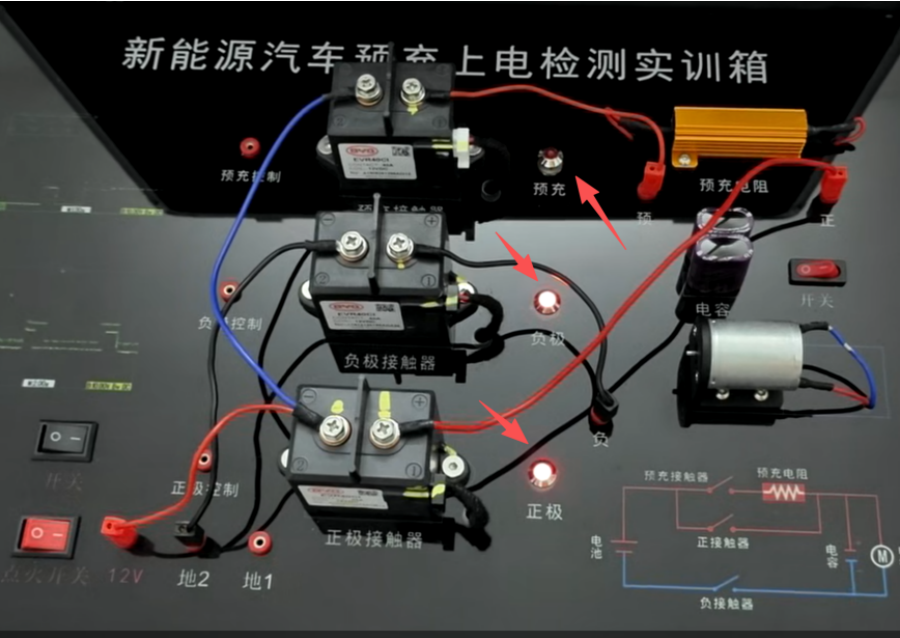

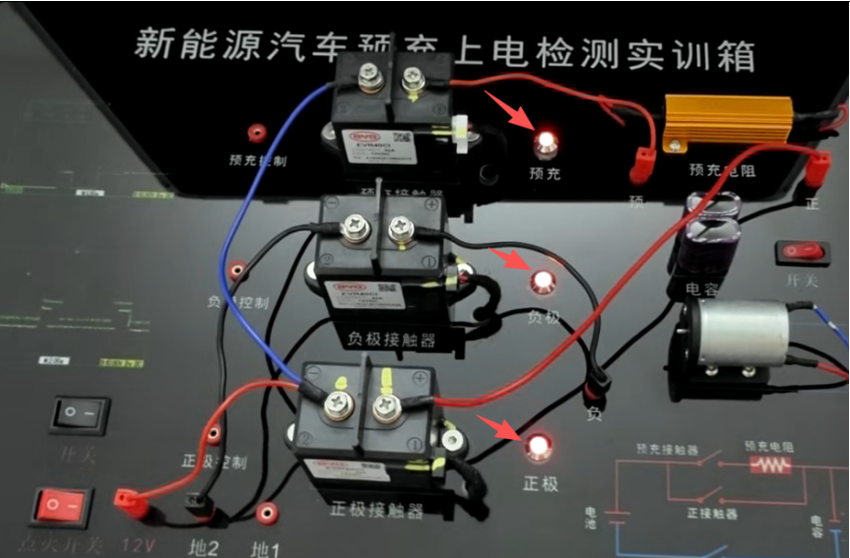

主负接触器与预充接触器、主正接触器都上电，对应LED灯点亮

主负接触器、主正接触器都上电，对应LED灯点亮，其他不亮

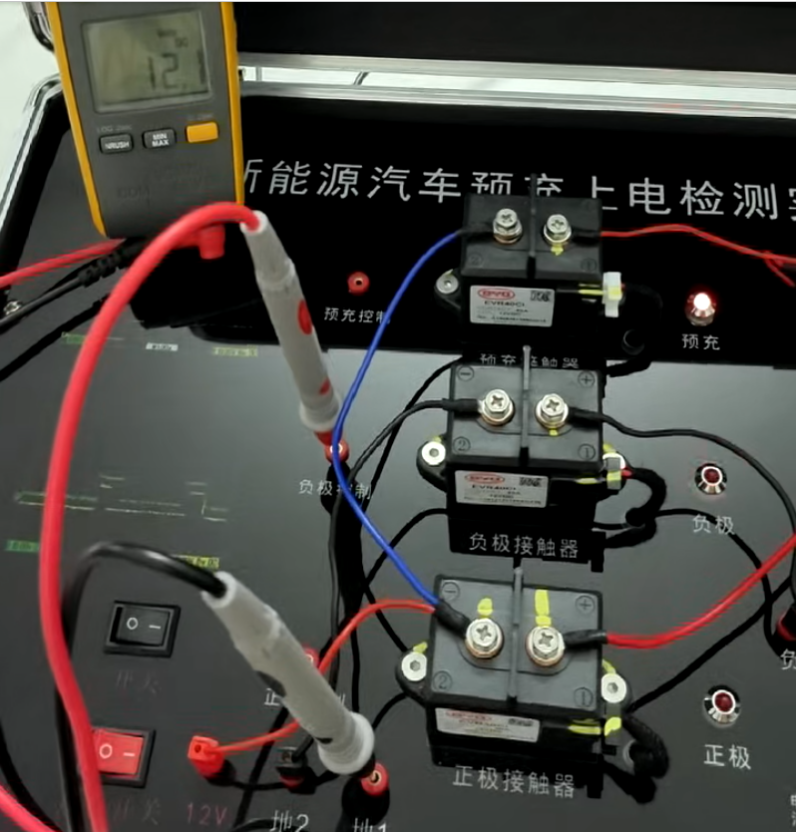

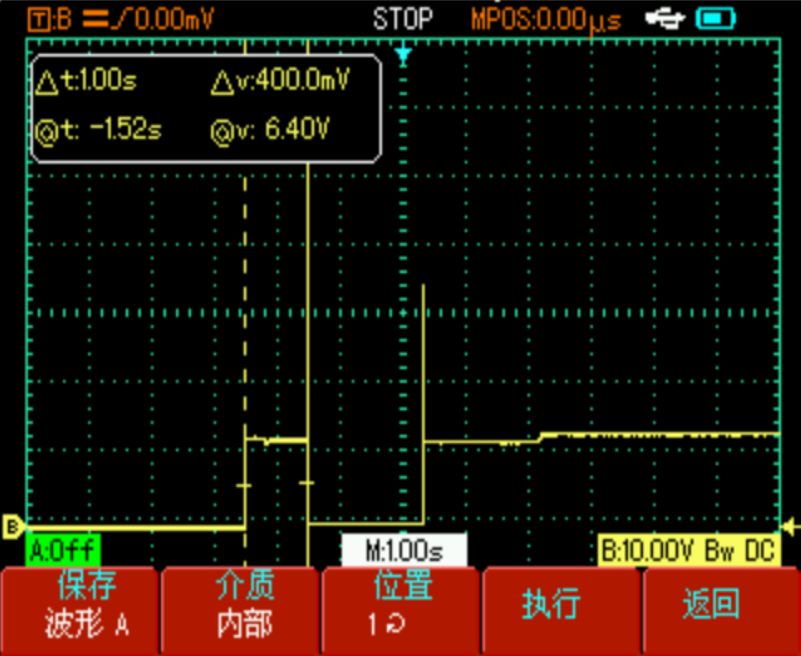

 采用示波器监测得预充控制端子的电压，先是0V变12V，然后再变0V，最后是12V。

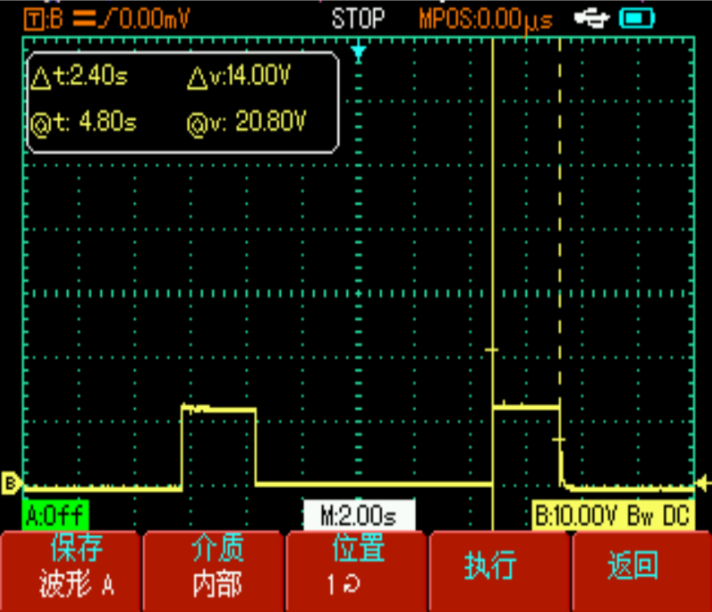

 测得预充接触器的波形如下：

负极接触器波形如下：

正极接触器波形如下：

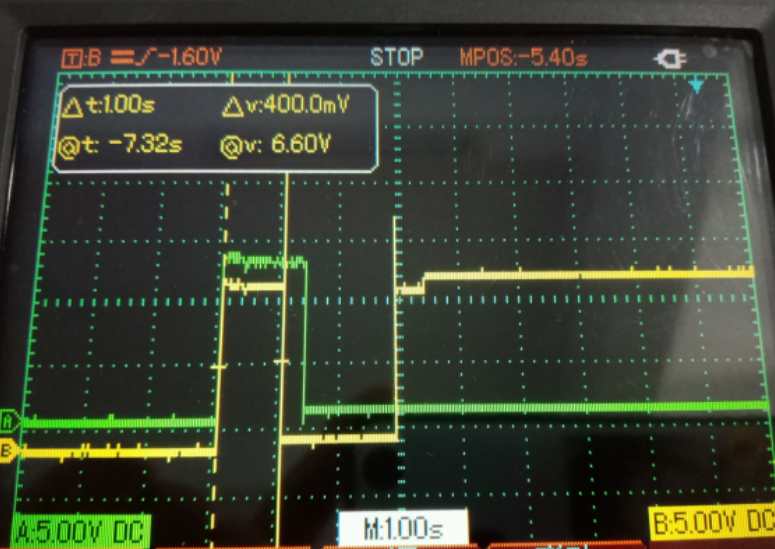

预充接触器与负极接触器波形：

3.不仅要满足预充上电系统原理教学、操作实训及故障排查

等基础教学需求，还要帮助学生直观理解接触器、电阻等高压核心部件的工作机制，支持正极、负极、预充接触器的通断检测；

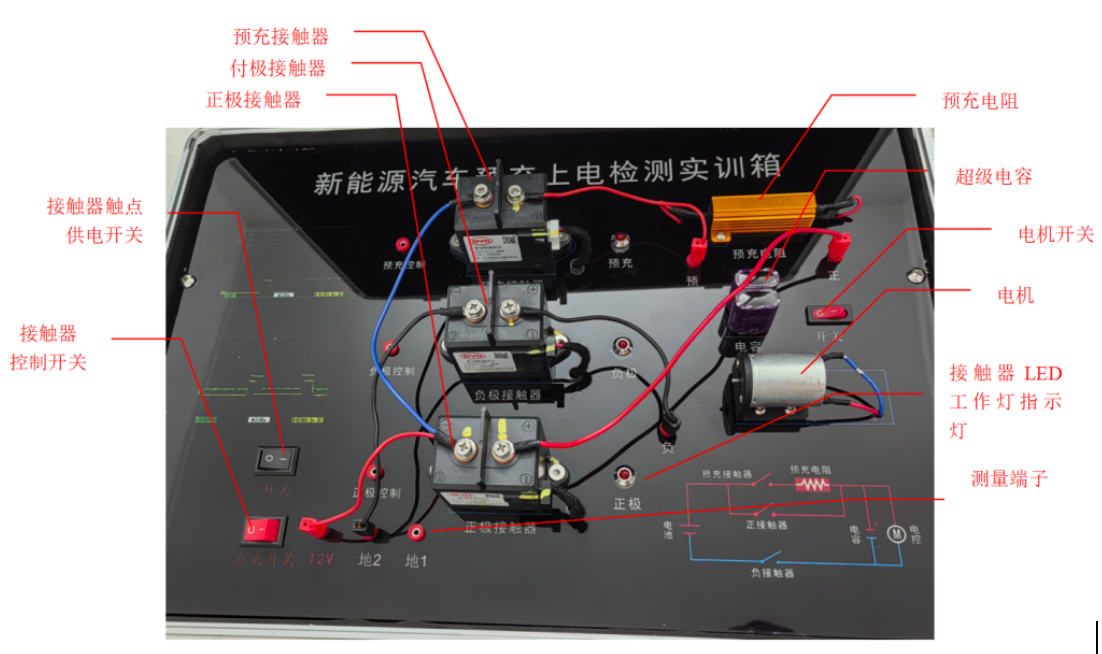

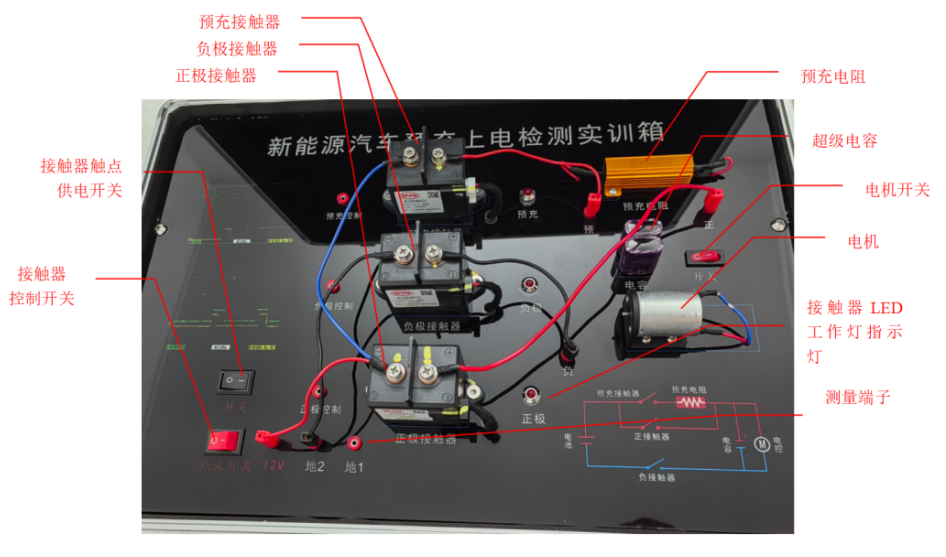

图中测量端子就是用于接触器和电阻通断检测

4.操作面板要标注出预充系统完整电路图，为理论结合实践提供直观支撑；可满足接触器、电阻等核心部件的多项参数测量需求；

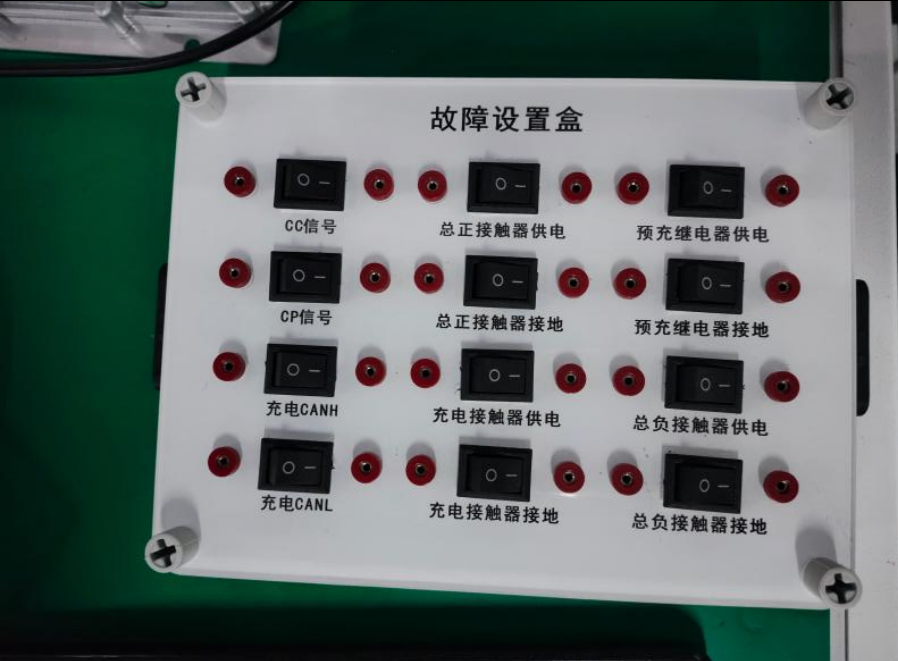

5.支持断路、短路故障设置，故障点布局合理且不少于 3 个，配合检测端口，便于学生开展故障排查实训；

6.兼容自身供电与备用电源两种模式，适配不同教学环境的电力供应条件；

7.支持手工串、并联操作，满足电路搭接实训的多样化需求。

二、技术参数

1.核心电源参数：

（1）实验板内置电源：DC12V；

（2）充电电源：AC220V；

2.外形与材质参数：

（1）外形尺寸：长：400mm，宽：300mm：高： 120mmmm；

（2）接线方式：手动搭接；

（3）外观材质：金属烤漆；

3.配套测量参数：

（1）交流电压（ACV）：量程 6.0-750.0V (±0.8%+3）；

（2）直流电压（DCV）：量程 600.00mV-1000.0V (±0.5%+2）；

（3）交流电流（ACA）：量程 60uA-20A (±1%+12）；

（4）直流电流（DCA）：量程 60uA-20A (±0.8%+8）；

（5）电阻(Ω )：量程 600 欧姆 - 60M 欧姆(±0.8%+3）；

（6）频率：9.999HZ-9.999MHZ (± 1.0%+5）；

（7）温度：-40℃-1000℃;

（8）安全等级：CAT II 1000V/CAT III 600V；

（9）附加功能：数据保持、最大最小值测量、相对值测量、自动关机、背光显示；

（10）红黑连接线数： 10 条；

（11）配置实训收纳柜 2 个，单组收纳柜可收纳实训箱 10 个；柜体整体采用金属材质打造，箱门为金属框架搭配耐冲击、不易碎裂的透明亚克力板材组合结构，柜体牢固抗造、经久耐用，同时可直观察看箱内实训器材摆放情况。

三、实训任务

1.实训任务一：预充上电原理认知

2.实训任务二：接触器特性测量

3.实训任务三：预充电阻参数测量与选配

4.实训任务四：预充回路故障诊断
