一、设备概述

1.电池激光焊接训练维修实训平台由实训台、手持激光焊接机和氩气瓶三部分组成。模拟方形锂离子电池的极片焊接场景，复现电池 PACK 维修的关键工作流程。既能提升学生的焊接技能与故障排查能力，又能为学生提供深入了解锂离子电池结构与工作原理的机会，助力学生掌握降低汽车换电成本的关键技术。

2.设备可开展极片与焊接片基础焊接、等比例电池模型焊接、真实方形锂离子电池极片焊接、电池 PACK 焊接维修等全流程实训；通过复现真实电池焊接场景，让学生熟悉方形锂离子电池的结构与极片连接原理。

二、技术参数

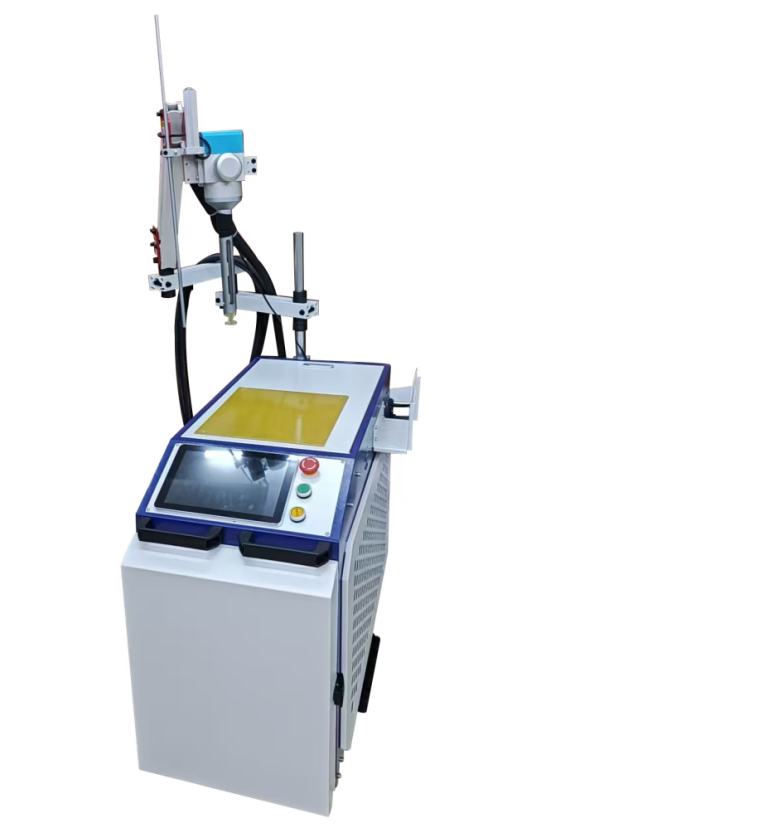

1.实训台

外形尺寸：长：1000mm，宽：500mm，高：1000mm；

台架材质：主体钣金烤漆；

移动部件：万向轮，带自锁装置。

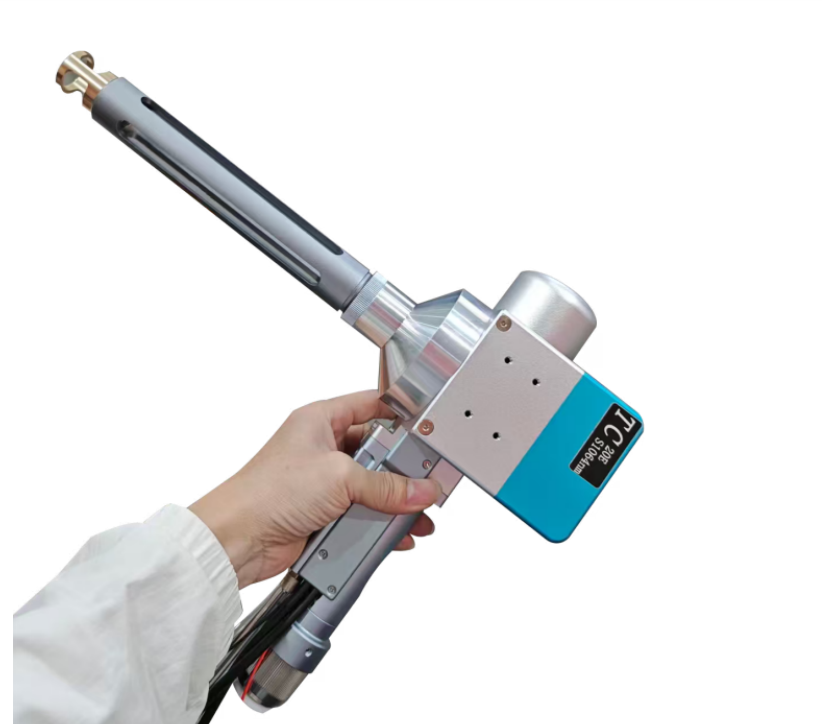

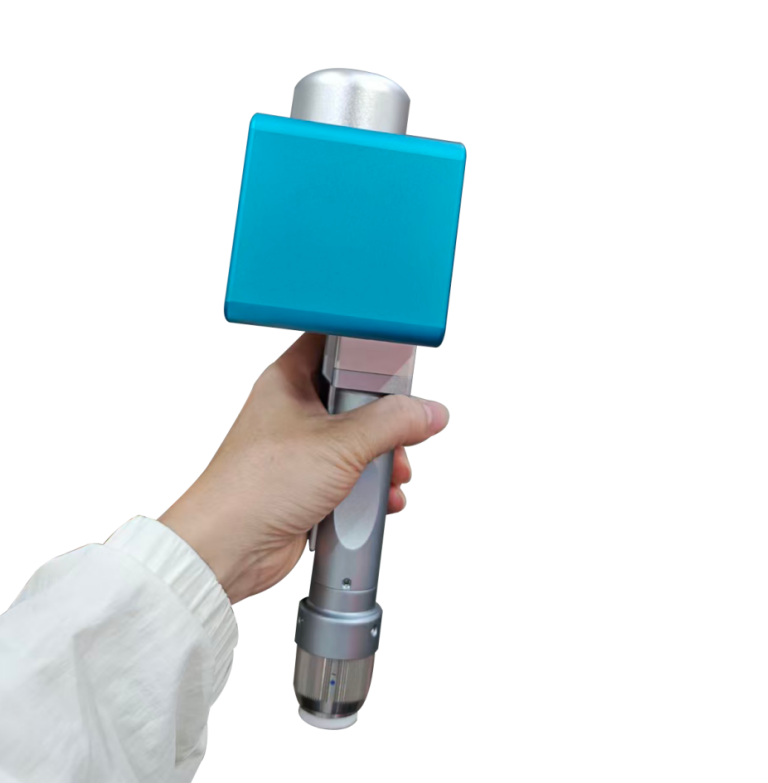

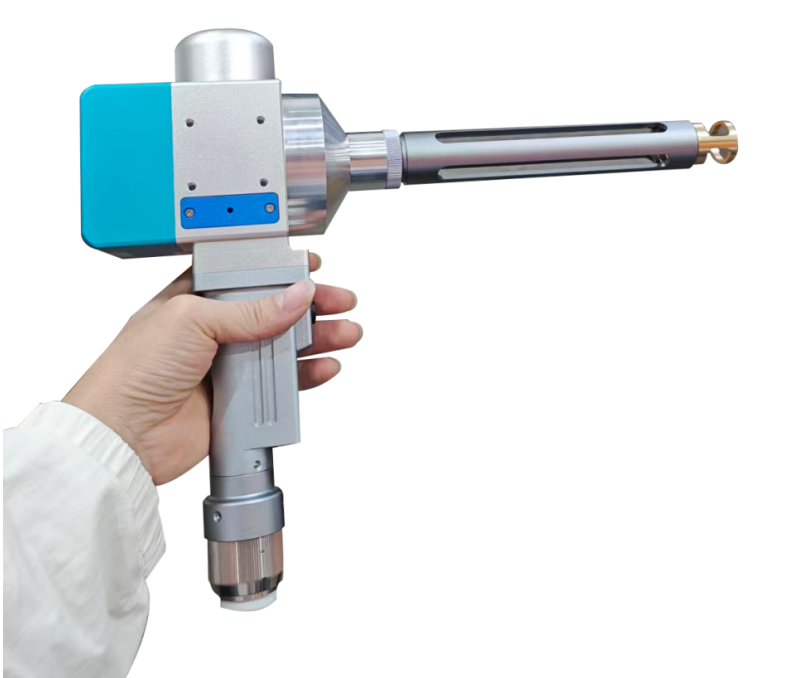

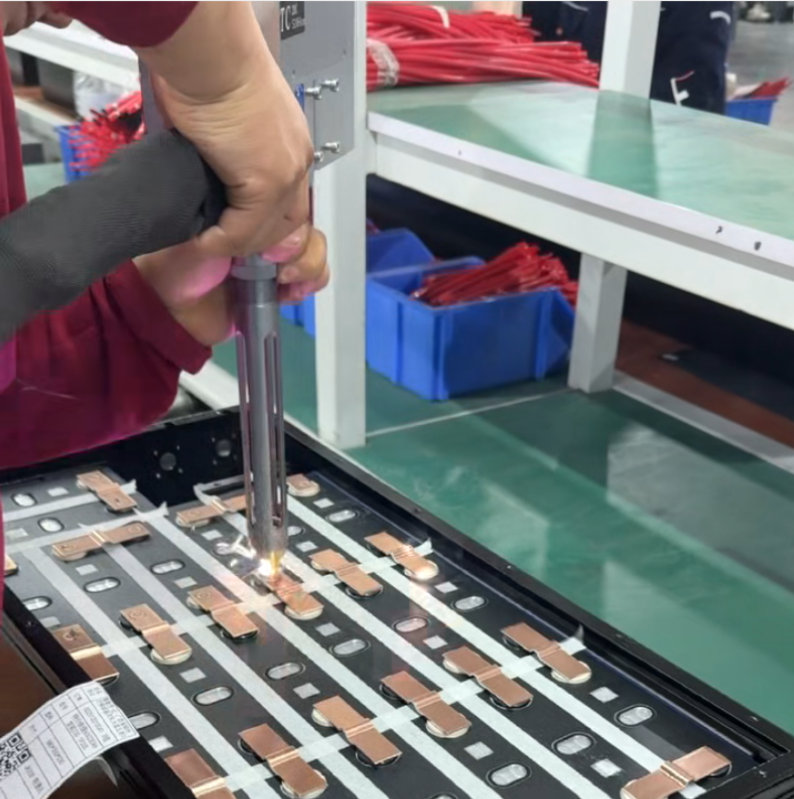

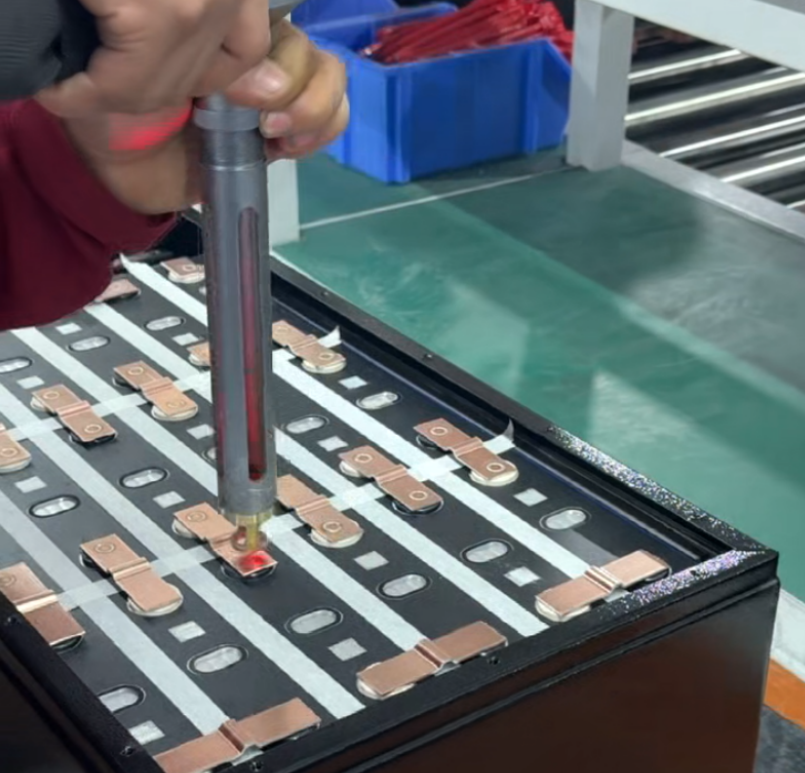

▲2.手持激光焊接机

手持激光焊接属非接触式焊接，作业过程不需要加压，利用高能量的激光束对材料所需焊接脉冲区域内进行局部加热，使能量通过热传导向材料的内部扩散，使材料内部熔化，继而冷却结晶形成焊缝。

尺寸1000*600*1200mm；

激光功率1500W；

工作模式：连续/脉冲；

激光波长：1000-1100nm；

功率范围：10-100%；

调制频率：20-50khz；

冷却方式：水冷；

焊接类型：非接触式焊接，作业过程无需加压；

适配材质：碳钢板（0.5~3.5mm）、不锈钢板（0.5~3.5mm）、铝合金板（0.5~3.5mm）、镀锡板（0.5～3.5mm）等；

激光焊枪嘴8 个；

激光焊镜片10 片；

氩气表 1 个；

氩气管 1 根；

3.氩气瓶1个；

容量40L（满足国标要求）；

氩气瓶固定箱 1 个；

护目镜2 个。

4.极片和焊接片：1 套；

5.等比例电池模型数量： 50 个；

6.方形电池30 个；

7.磷酸铁锂动力电池30 个；

8.电池夹具1个；

9.焊接片夹具1个；

10.实训指导视频、教学指导书和课件；

11.实训指导书和焊接指导教学视频。

三、实训任务

1.实训任务一：激光焊接设备认知与安全操作

2.实训任务二：极片与焊接片基础焊接

3.实训任务三：等比例电池模型焊接训练

4.实训任务四：真实方形锂离子电池极片焊接

5.实训任务五：电池PACK焊接维修综合实训

6.实训任务六：激光焊接质量检测与故障排查

一、设备概述

1.电池激光焊接训练维修实训平台由实训台、手持激光焊接机和氩气瓶三部分组成。模拟方形锂离子电池的极片焊接场景，复现电池 PACK 维修的关键工作流程。既能提升学生的焊接技能与故障排查能力，又能为学生提供深入了解锂离子电池结构与工作原理的机会，助力学生掌握降低汽车换电成本的关键技术。

2.设备可开展极片与焊接片基础焊接、等比例电池模型焊接、真实方形锂离子电池极片焊接、电池 PACK 焊接维修等全流程实训；通过复现真实电池焊接场景，让学生熟悉方形锂离子电池的结构与极片连接原理。

二、技术参数

1.实训台

外形尺寸：长：1000mm，宽：500mm，高：1000mm；

台架材质：主体钣金烤漆；

移动部件：万向轮，带自锁装置。

▲2.手持激光焊接机

手持激光焊接属非接触式焊接，作业过程不需要加压，利用高能量的激光束对材料所需焊接脉冲区域内进行局部加热，使能量通过热传导向材料的内部扩散，使材料内部熔化，继而冷却结晶形成焊缝。

尺寸1000*600*1200mm；

激光功率1500W；

工作模式：连续/脉冲；

激光波长：1000-1100nm；

功率范围：10-100%；

调制频率：20-50khz；

冷却方式：水冷；

焊接类型：非接触式焊接，作业过程无需加压；

适配材质：碳钢板（0.5~3.5mm）、不锈钢板（0.5~3.5mm）、铝合金板（0.5~3.5mm）、镀锡板（0.5～3.5mm）等；

激光焊枪嘴8 个；

激光焊镜片10 片；

氩气表 1 个；

氩气管 1 根；

3.氩气瓶1个；

容量40L（满足国标要求）；

氩气瓶固定箱 1 个；

护目镜2 个。

4.极片和焊接片：1 套；

5.等比例电池模型数量： 50 个；

6.方形电池30 个；

7.磷酸铁锂动力电池30 个；

8.电池夹具1个；

9.焊接片夹具1个；

10.实训指导视频、教学指导书和课件；

11.实训指导书和焊接指导教学视频。

三、实训任务

1.实训任务一：激光焊接设备认知与安全操作

2.实训任务二：极片与焊接片基础焊接

3.实训任务三：等比例电池模型焊接训练

4.实训任务四：真实方形锂离子电池极片焊接

5.实训任务五：电池PACK焊接维修综合实训

6.实训任务六：激光焊接质量检测与故障排查
